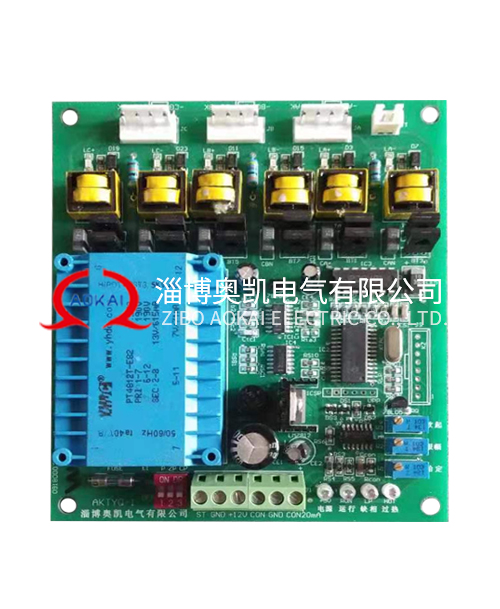

三相移相觸發板

三相移相觸發板產品用途：普遍用于交、直流調壓，電加熱爐，電鍍電解電源，充、放電電源，水處理設備，直流電機調速、交流電機軟啟動，硅碳棒生產，電焊機調壓等場合。

三相移相觸發板產品特點：

1、移相觸發，三相平衡度高。

2、控制信號可以是0-10V電壓信號，也可以是4-20mA電流信號。

3、同步信號輸入電壓可以是220V,也可以是380V，無需外接電源。

4、可對外提供±15V電源，給用戶開發附加功能提供了方便。

5、觸發功率大，可觸發2000A單只可控硅；可觸發平板型、螺栓型、集成型可控硅模塊。

6、三相觸發板具有恒流恒壓選擇功能，軟啟動選擇功能。

7、可實現簡單交流電機軟啟動，啟動時間0-10秒可調。

8、反饋信號可直接輸入，內部帶有強弱電隔離。

9、具有缺相保護功能，禁止輸出功能。

10、采用進口絕緣漆噴灑表面，防潮、防塵、防腐蝕。

三相移相觸發板端子說明：

1，2為220V輸入，提供同步信號及電源。

1，3為380V輸入，提供同步信號及電源。

4腳+15V，4，5兩腳提供+15V電源，輸出電流≤300mA。

5腳地。

6腳10V，輸出電流≤10 mA ，作為電位器參考電壓。

7腳UG。

8腳IG。

9腳GND。

10腳stop。

三相移相觸發板可適用于380V或220V電源輸入，當需要220V輸入時請接  1、2兩腳，當需要380V輸入時請接1、3兩腳，順序不能接錯否則燒毀觸發板。4、5兩腳對外提供一個正15V電源，4腳正5腳為地，6、7、9腳為電位器輸入端，6為10V電源7為電位器中間端9為地，8、9為4-20mA信號輸入8為正9為地，10腳為禁止輸出端，它與9腳相接觸發板無輸出。

三相移相觸發板產品型號規格：

①、分單相產品和三相產品 ②、單相尺寸：169*75mm    三相尺寸：215*173mm

三相觸發板各端子說明

1、+15V電源，可對外提供80mA電流。

2、-15V電源，可對外提供80mA電流。

3、霍爾電流傳感器輸入端。

4、霍爾電流傳感器的地。

1、2、3、4腳用于接霍爾電流傳感器。

注：該±15V電源用于反饋信號處理，與14、15、16腳的±15V電源是隔離的。

5、6腳用于接直流分流器的75mv電流反饋輸入，無正負之分。

7、8兩腳用于接0.1A電流互感器，無正負之分，用于交流電流反饋輸入。

9腳接交、直流電壓反饋輸入，與11腳配合可直接輸入380V交流或537V直流，無正負之分。

10腳與11腳配合接交、直流15-18V輸入，無正負之分，

9、10、11腳用于交、直流電壓反饋信號輸入。9、11腳用于高壓，10、11腳用于低壓信號輸入。

12腳反饋信號輸出端。此端口輸出一個0-10V的電壓信號，與反饋信號輸入為線性對應關系，并且與反饋信號輸入是隔離的?？捎糜陔妷夯螂娏鞲綦x采樣，也可接0-10V電壓表或電流表。無論選擇閉環控制或開環控制，只要有反饋信號輸入該端口就有輸出。

13腳是地，是12腳參考地，與15、20、22、24腳相連。

14腳正15V，輸出電流≤500mA。

15腳是地。

16腳負15V，輸出電流≤80 mA。

14、15、16腳可對外提供±15V電源，以方便用戶使用。注：該電源與1、2、4腳組成的±15V電源是電氣隔離的。

17腳10V,輸出電流≤10 mA，用于電位器電壓參考。

18腳電位器給定端。

19腳4-20mA給定端。

20腳地。

21腳缺相輸出指示，缺相時此端為低電平，正常時為15V。

22腳地。

23腳禁止端。該端懸空時為＋15V電壓，當將該端接地時禁止觸發脈沖輸出?？捎糜谳敵龅拈_關控制。

24腳地，禁止端參考地。

三相觸發板開環閉環使用說明

通過SE1的選擇，該板可用于開環移相控制或閉環移相控制。

當選擇開環時不管反饋信號存在不存在都不起控制作用。當選擇閉環時，可通過1-11腳接入所需的反饋信號。1-11腳與控制部分是隔離的，可直接接入主電路電壓或電流信號。輸入的反饋信號有多種選擇，可輸入電流信號，也可輸入電壓信號，可輸入直流信號，也可輸入交流信號，但必須注意的是只能選擇其中一種信號輸入否則燒壞觸發板。其中，1、2、3、4用于霍爾傳感器輸入，5、6用于75mv電流信號輸入，無正負之分；7、8用于0.1A電流互感器輸入，無正負之分；9、11用于高壓交流電壓信號輸入（≤450V），高壓直流電壓信號輸入（≤600V）。10、11用于低壓交流電壓信號輸入（≤15V）或低壓直流電壓信號輸入（≤18V）。

A、B、C為三相交流380V電源輸入，觸發控制板的同步信號必須從380V電源上取。A＋、A－，B＋、B－，C＋、C－，必須與觸發控制板上的觸發信號對應，否則觸發板不正常工作。上圖可控硅的“＋”極為門極即“G”極，“－”極為陰極即“K”極

A、B、C為三相交流380V電源輸入，觸發控制板的同步信號必須從380V電源上取。A＋、A－，B＋、B－，C＋、C－，必須與觸發控制板上的觸發信號對應，否則觸發板不正常工作。上圖可控硅的“＋”極為門極即“G”極，“－”極為陰極即“K”極。

三相雙反星型接線圖A、B、C為三相交流380V電源輸入，觸發控制板的同步信號必須從380V電源上取。A＋、A－，B＋、B－，C＋、C－，必須與觸發控制板上的觸發信號對應，否則觸發板不正常工作。上圖可控硅的“＋”極為門極即“G”極，“－”極為陰極即“K”極。
