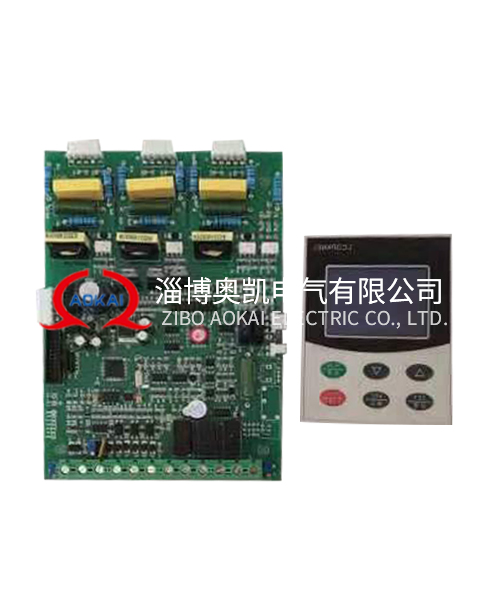

軟啟動控制板 (帶控制盒)

軟啟動控制板 (帶控制盒)產品特點：

器件（包括線路板）全部采用工業級或軍工級標準，標準自動化生產，具備嚴格的檢測工藝。

采用多個微處理器工作，多點電氣隔離，能適應惡劣的工作環境，具有很強的抗干擾能力，抗腐蝕能力強。

以內部微處理器為核心，通過快速對啟動過程中的電壓電流采樣，根據電機功率大小不同，進行實時大量運算，計算出軟啟動時間，及該軟啟動過程中任一時刻所需的輸出電壓，實現平穩，而且快速的啟動。

具有兩種啟動方式：自動判斷軟啟動和用戶設置參數軟啟動，使之適合各種負載。

具備缺相保護、啟動中過流保護、運行中過流保護、過熱保護、啟動超時保護、超期使用保護等各種完善的保護功能。

8個數碼管顯示，可實時顯示運行電壓和電流。具有近30項參數設置，使用相當靈活。

多種啟動端子選擇，可通過面板、外接端子、延時等4種方式進行啟動。

具備軟停車功能。

可顯示累計運行時間。

可遠距離操作。

軟啟動控制板 (帶控制盒)外形尺寸

線路板尺寸：長×寬×厚=120mm×110mm×2 mm

按鍵盒尺寸：長×寬×厚=134mm×74mm×21mm

按鍵顯示面板圖

軟啟動控制板 (帶控制盒)端子說明

A1~A13與三相移相觸發板一對一連接。分別說明如下：

1.A1( UI-O) :電流信號輸入端。當采用自動判斷軟啟動時，由該端輸入電流信號。輸入范圍為DC 0-10V。

2.A2( GND) :電源地。

3.A3（+15V）、A4( GND) ：為外部直流電源輸入。輸入范圍為DC12V~DC18V。A3為正輸入，A4為輸入。

4.A5(-15V) : 該腳未定義。

5.A6(10V) :  該腳未定義。

6.A7(UG) :  控制電壓輸出端，輸出為DC0~10V，用于控制移相觸發板。

7.A8(IG) : 該腳未定義。

8.A9( GND) :電源地。

9.A10(LP) : 缺相保護檢測輸入端。該腳檢測到DC5V電壓，作為缺相。正常情況下該腳輸入DC12V電壓。

10.A11(GND): 電源地。

11.A12(FORB): 禁止脈沖輸出端。該腳正常情況下輸出高電壓，當禁止觸發脈沖時，輸出低電平。

12.A13(GND): 電源地。

1~16 為用戶接口，分別說明如下：

1.1（EK）、2（EC）、3（EB）: 故障輸出端子。正常時，2、3閉合，1、2斷開；故障時，1、2閉合，2、3斷開。

2.4（PB）、5（PC）、6（PK）: 旁路輸出端子。當選擇旁路啟動時，啟動完畢，4、5腳閉合，用于控制旁路繼電器。

3.7（ST1）、8（ST2） : 啟動端子。當選擇端子啟動方式2時，兩腳接觸一次，為啟動信號；當選擇端子啟動方式3時，兩腳閉合，為啟動信號；兩腳斷開，為停止信號。

4.9（SP1）、10（SP2） : 停止端子。當選擇端子啟動方式2時，兩腳接觸一次，為停止信號。

5.11（OH1）、12（OH2） : 過熱保護輸入端。當兩腳閉合時，作為過熱保護信號；正常時，兩腳斷開。

6.13（OI）、14（GND） : 電流輸出端子。輸出范圍為DC0~10V，可由軟件參數調整輸出。13腳輸出為正，14腳輸出為負。

7.15（OU）、16（GND） : 電壓輸出端子。輸出范圍為DC0~10V，可由軟件參數調整輸出。15腳輸出為正，16腳輸出為負。

按鍵顯示面板說明

有8個顯示數碼管，兩行顯示內容。

    數碼管顯示頭一行（SPEED(r/min)）: 運行時顯示電壓；

    故障輸出時顯示故障名稱；參數設置時顯示參數名稱。

    數碼管顯示頭二行（CURRENT(A)）: 運行時顯示電流；

軟啟動控制板 (帶控制盒)共有6個按鍵，分別說明如下：

FUNC 功能鍵 用于顯示各項功能參數。

SET 確認鍵 用于對各項參數的確認。

      增加鍵 用于對各項參數的增加。

      減少鍵 用于對各項參數的減小。

RUN 啟動鍵 用于軟啟動開始。

STOP/RESET 停止/復位鍵 按一次為停止，連續按兩次為復位。
